0-30V Ayarlı Güç Kaynağı
Geçen yaz yapmış olduğum güç kaynağı projesini sizlerle paylaşıyorum.

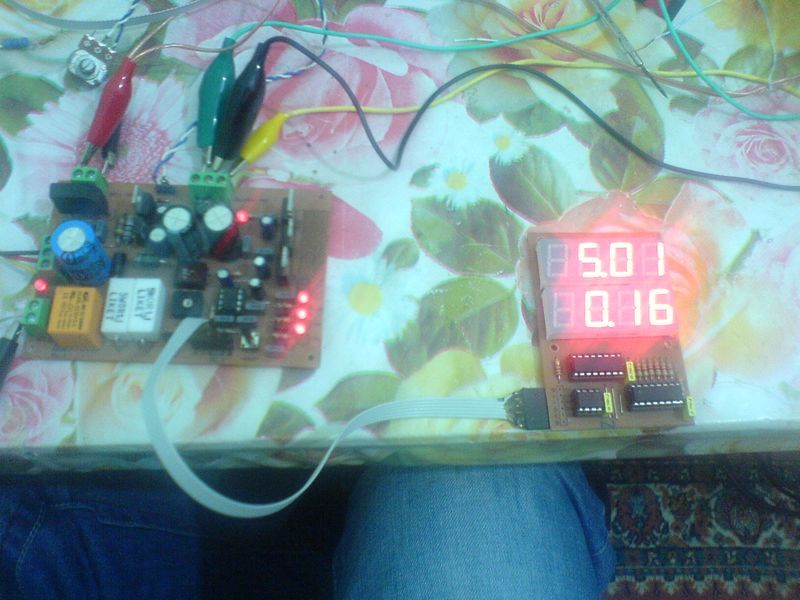

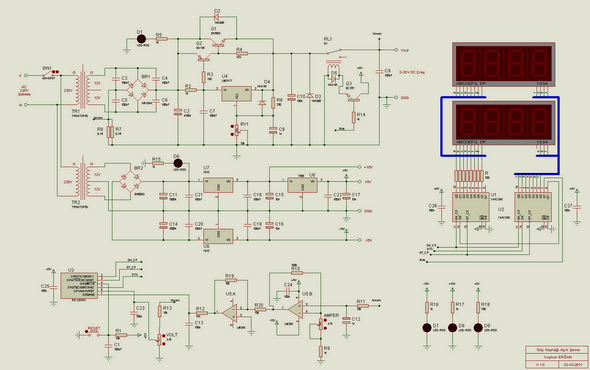

Güç kaynağı 0-30V , -15V(-12)V , +15(+12)V , +5V olarak tasarlanmıştır.
0-30V ‘da 3A
+5V,-15V,+15V çıkışları 500mA verebilmektedir.
Özellikler;
Güç kaynağı 0-30V , -15V(-12)V , +15(+12)V , +5V olarak tasarlanmıştır.
0-30V da 3A
+5V,-15V,+15V çıkışları 500mA verebilmektedir.
+5V ve -15 (-12)V güç kaynağının analog-dijital çalışma voltajlarınıda karşılar. Güç kaynağı tam anlamıyla çalışabilmesi için 2 AC besle girişide verilmek zorundadır.
Volt trimpotu ile voltaj ayarı 0-30V voltaj okuma kalibrasyonu yapılacaktır. Amper trimpotu ile de Akım kalibrasyonu yapılacaktır.
İşleyiş;
Güç kaynağı Akım sınırının üzerinde yarım saniye boyunda kalınırsa kısadevre korumaya girer.

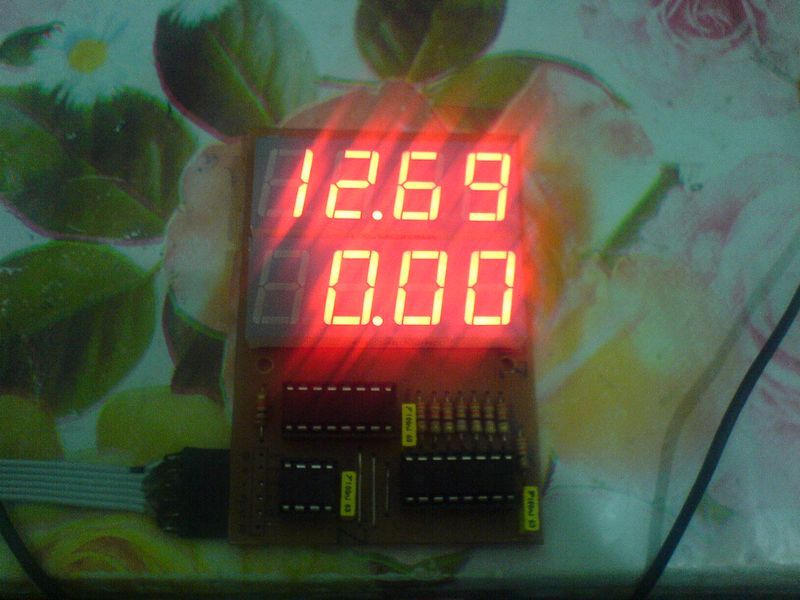

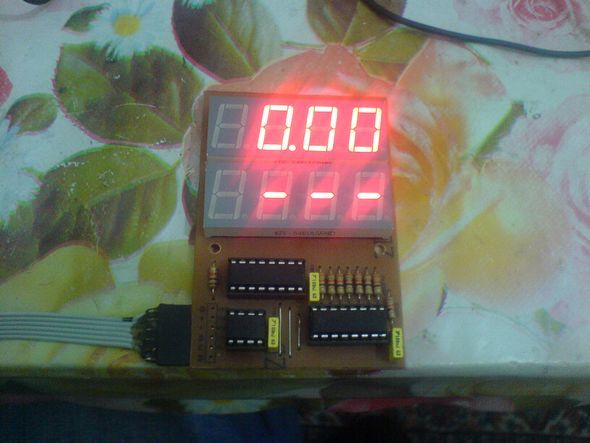

Ekranda Amper bölümünde ” – – – ” eksileri görülür. RESET butonuna basılarak tekrar çıkış
vermesi sağlanır.
RESET Butonu basılı tutulduğunda güç kaynağı akım korumaya girmez!!!

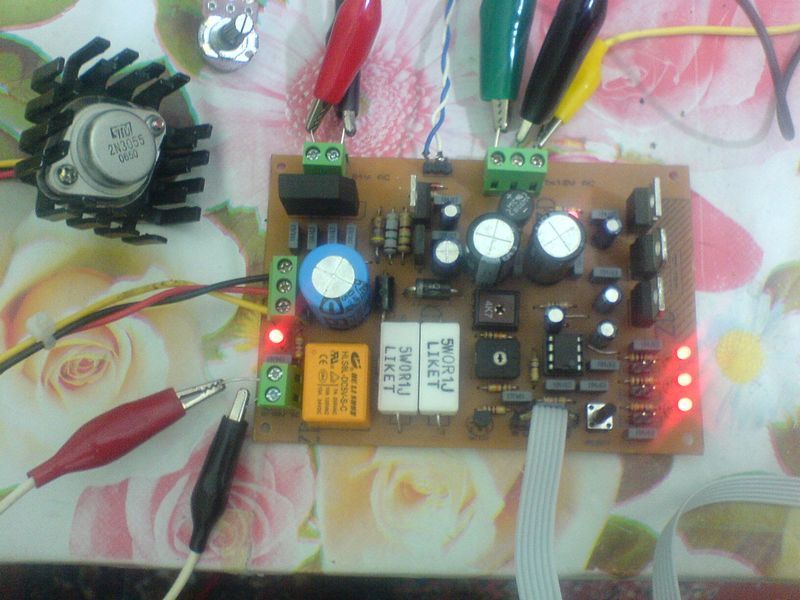

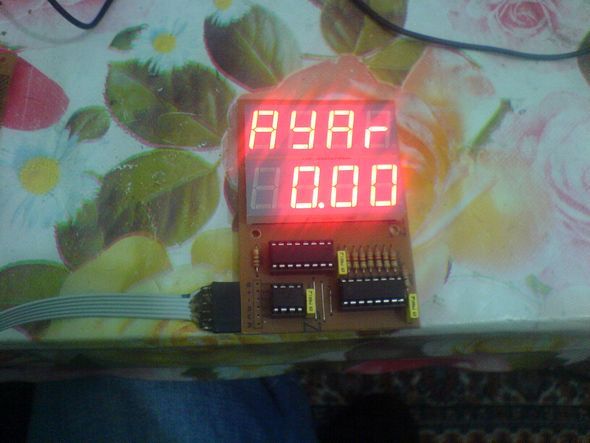

Güç Kaynağı Kapalı konumda iken RESET butonu basılı olarak açılır ve hiç bırakmadan 3 sn tutulursa AYAR menüsüne girer. ”AYAr” yazısını gördükten sonra butondan elinizi çekiniz. Akımı istediğiniz kısadevre sınırına ayarladıktan sonra tekrar RESET butonuna basıp bırakınız. Ekran açılıp kapanır. Akım sınırı değiştirir yenisini kaydeder.
NOt: Güç kaynağı kısadevre korumasına girdiğinde role besleme devresini ayırır Volt kademesi çıkış uçlarını okuduğu için 0.00 gösterir bu konumdayken cihaz 0-30V voltmetre olarak kullanılabilir.
Coşkun ERGAN
X-Fi
V.1.1 (R3 direnç değişikliği)
Mart – 2012
Elinize sağlık hocam güzel bir güç kaynağına benziyor. Yapılacaklar listesine ekledim:)

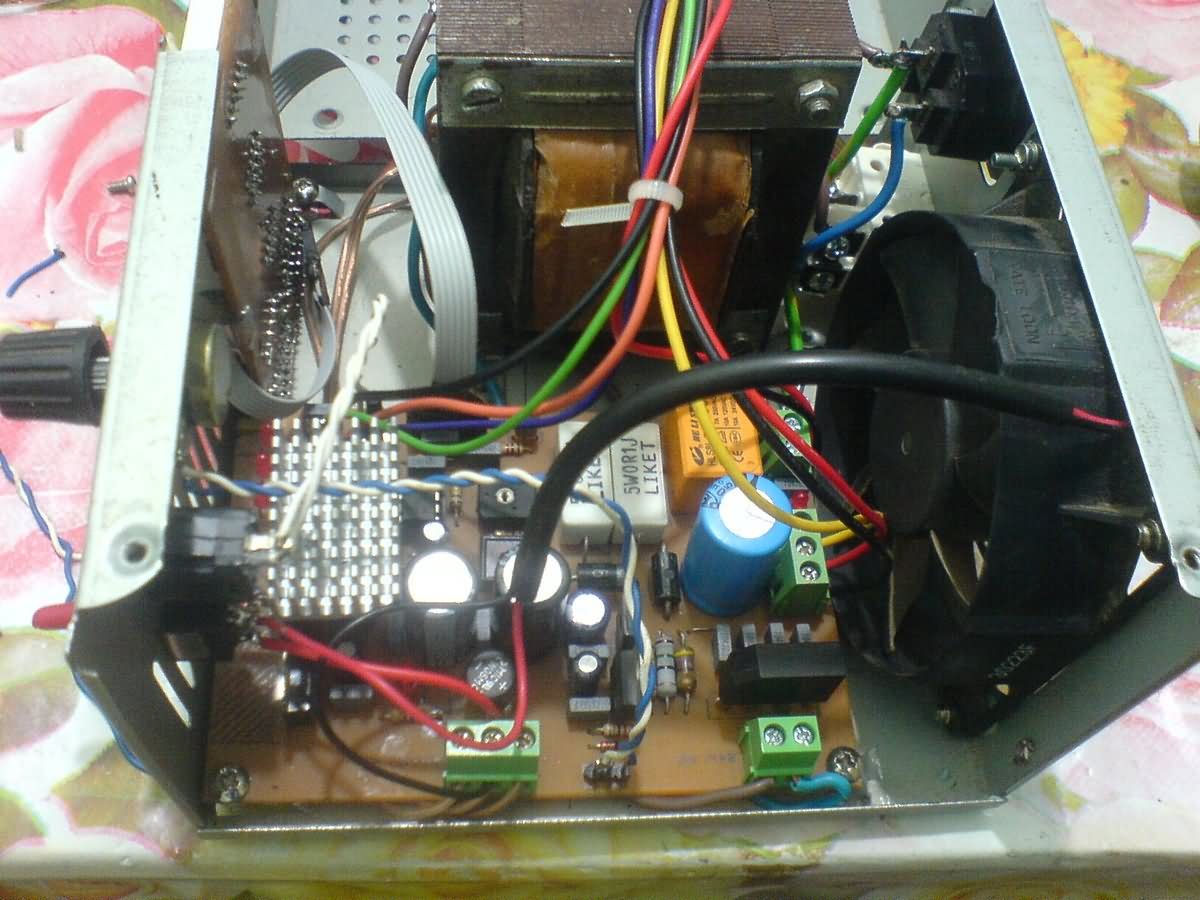

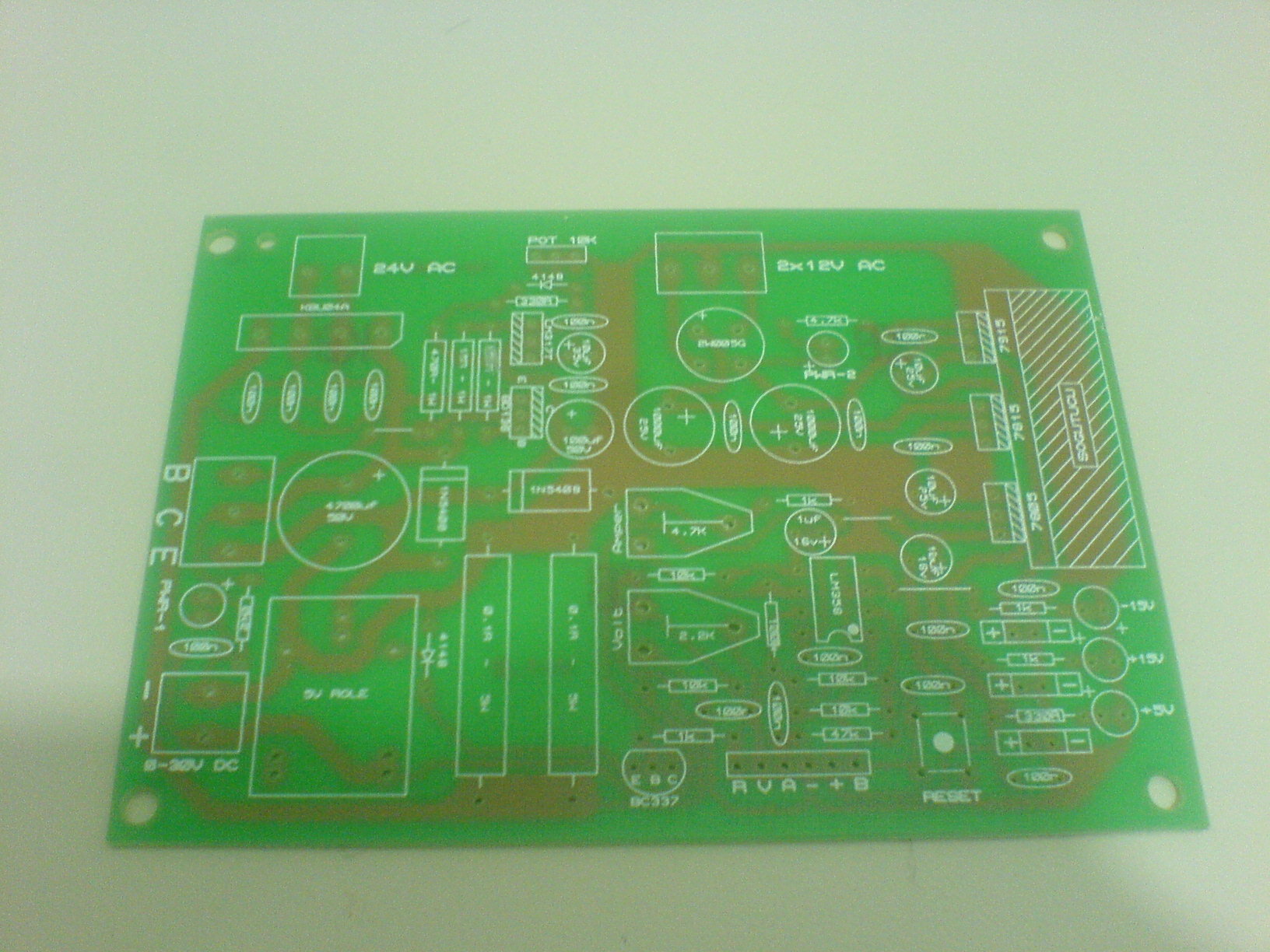

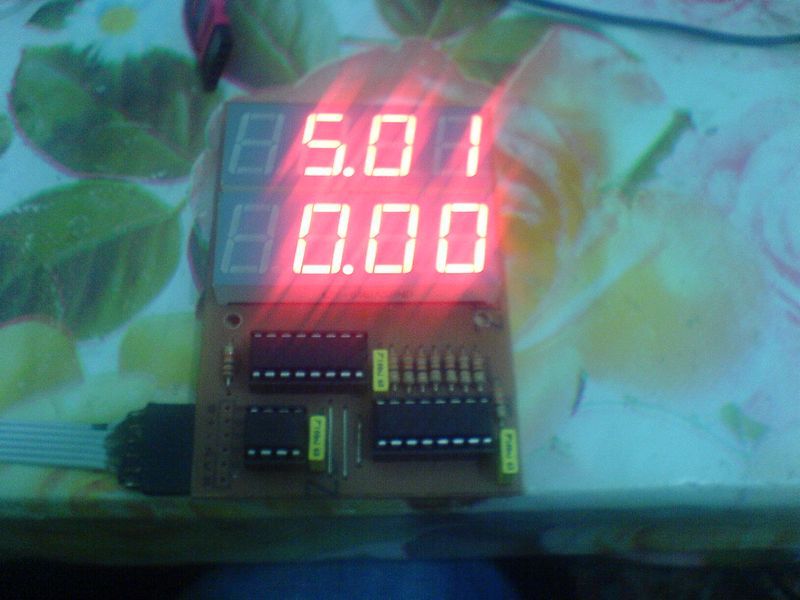

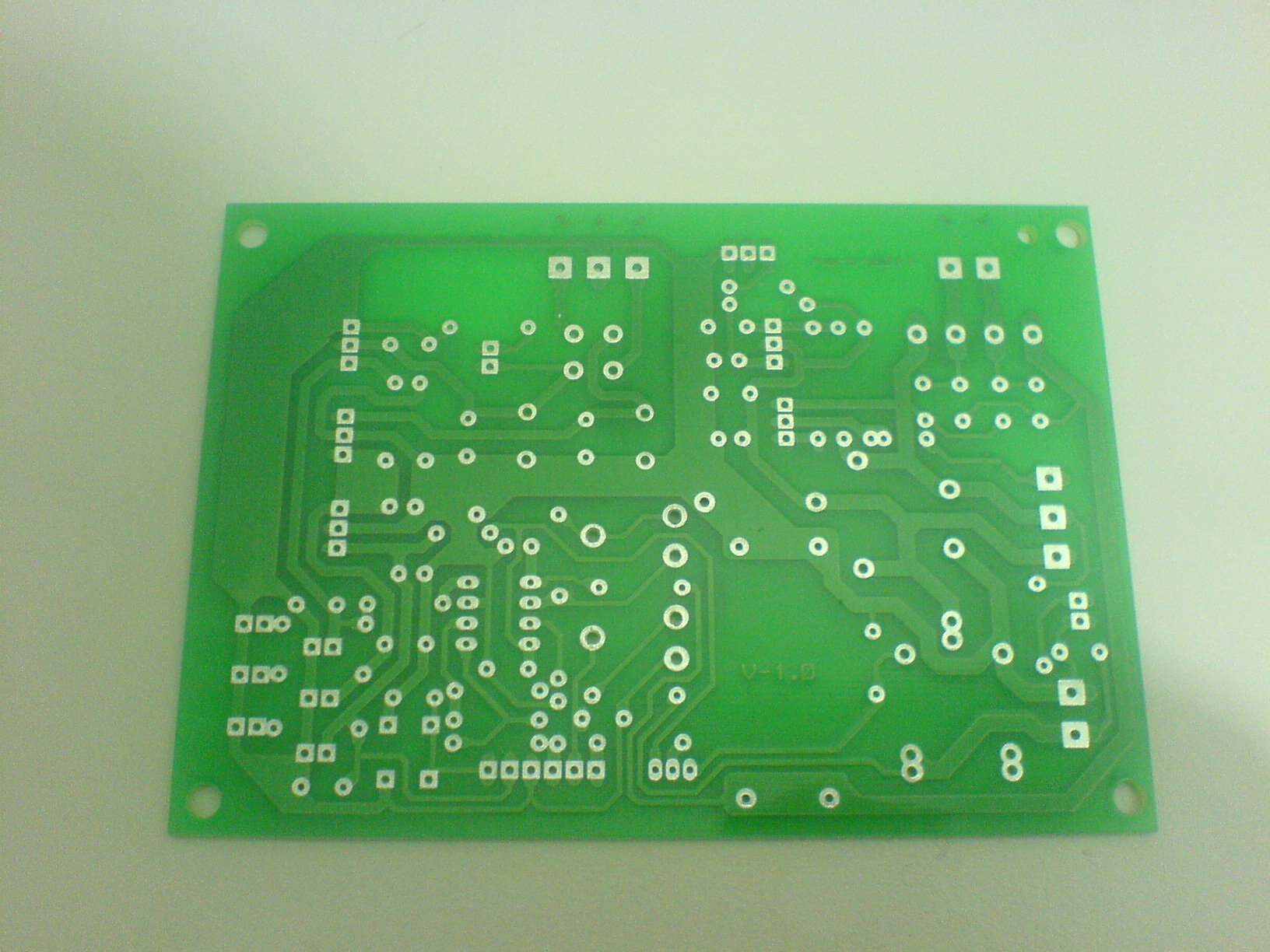

slm öğrencilerime bu devreyi ödev olarak yaptırmayı düşünüyorum sürekli kullanabilecekleri bir gereçleri olsun ama resimde gördüğüm kadarıyla pcb bastırmışsınız elinizde varmı alabilirmiyiz
Bu konuyla ilgili size bir mail gönderdim.
İyi çalışmalar dilerim.
Merhaba ;Çalışma ile ilgili banada bir mail atailir misin ? Güç kaynağı tam anlamıyla çalışabilmesi için 2 AC besleme ile çalışması lazım demişşin sebebini anlayamadım açaklarsanız sevinirim. Emeğinize saglık güzel çalışma ,İyi Çalışmalar, Teşekkürler,
Ben de PCB’yi nerede ve ne fiyata bastırdığınızı merak ediyorum
PCB bir meslek lisesi atelyesi için öğretmeni tarafından bastırılmıştı. Bana da bir adet örnek gönderdiler. Fiyatını bilemiyorum.
74hc595 ler daha sonra sorun çıkardı mı? akım değerlerine pek uymuyor sanki
Hiçbir sorun yaşamadım. Akım değerlerine uymayan nedir?
her uçtan 20ma olması ve sink özelliği için yazmıştım fakat o kadar tolerans gösteriyor sanırım teşekkürler
