STM32-Discovery Kit ile TFT Ekran Uygulaması
STM32-Discovery Kit elime geçmişken bir TFT uygulaması yapmadan olmaz. Buradan yola çıkıp kullanımı kolay bir kaynak oluşturdum. Bu kit TFT uygulamaları için çok esnek diyebilirim. Uzun uğraşlar vermeden hemen sonuca ulaşıyorsunuz.

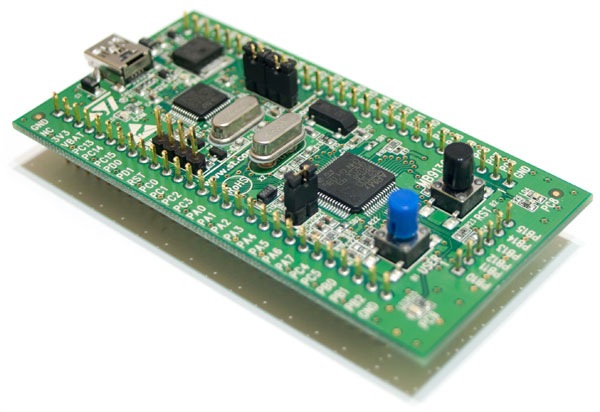

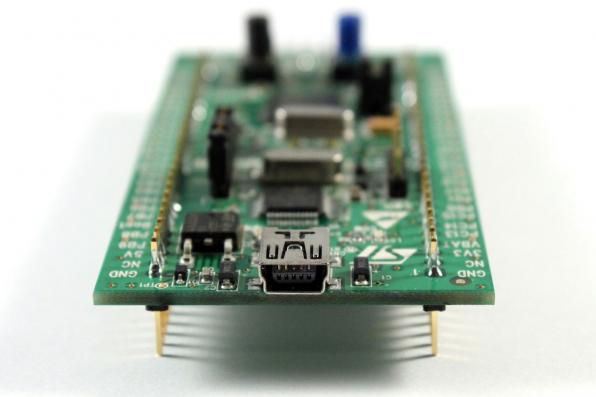

STM32-Discovery Kit STM32F100RB microcontroller ile 128 KB Flash, 8 KB RAM ram kullandırıyor. Enerjiyi USB den karşılıyor ST-link (program/debug) modülüne sahip.
TFT uygulamasında 16 bit veri yolu ile çalışan ILI9325 chipsetli 8K1231 modelini kullandım. Ekranda renk cümbüşü, metin satırları ve kutu oluşturuldu. Kutu alt programı ile uygun ayarlarda 2D buton oluşturmak mümkün. Daha sonra bunu göstermek için bir hesap makinesi programı yazmayı düşünüyorum.
Not: Uygulama çalışırken Board üzerindeki ledler sıralı flash verecektir.
TFT portları;
data low byte => GPIOA (0-7)
data high byte=> GPIOC (0-7)
RST => GPIOB.0
WR => GPIOB.1
CS => GPIOB.2
RS => GPIOC.13
Keil Vusion-4 ortamında derlenmiş proje dosyası;
